BUSINESS UNIT

Ventilatoren vallen onder de Business Unit Technisch Sanitair. Kom je er met onderstaande FAQ niet uit, dan kun je je vragen stellen aan (op volgorde van belangrijkheid): Marc Ticheler, Joost Kantborg & Jeroen Hogeboom

GARANTIE EN ONDERDELEN

Voor ventilatoren geldt een fabrieksgarantie van 10 jaar. De garantie geldt, als de ventilator binnen 10 jaar een gebrek vertoont, of defect is.

Uitgezonderd van deze garantie is:

• Defect en/ of schade die is ontstaan door onjuist gebruik van het product
• Beschadiging door opzet of nalatigheid
• Producten die zijn geplaatst in een ruimte of op een positie die buiten de IP-beveiligingsklasse valt. Deze staat vermeld op het product
• Normale slijtage
• Producten die niet meer in originele staat zijn (vb. reparatie of onjuiste installatie door derden)

Indien de klant aanspraak wil maken op de garantie, dan kan dit door de checklist uit de bijlage volledig in te vullen en te sturen naar customerservice@fetimgroup.com (met foto's van de melding).

HANDLEIDINGEN

De handleidingen die we binnen CS beschikbaar hebben, kun je terug vinden in het overzicht Handleidingen. Krijg je een nieuwe handleiding  van een collega opgestuurd, deel deze dan ook met de manager CS om toe te laten voegen aan het overzicht.

MERKEN

Alle ventilatoren die we verkopen vallen onder het merk Sanivesk.

De oude merken vóór de tijd van Sanivesk waren, IVC-R en Airpro en SaniFIT.

FAQ

TIP: de ventilator zelf heeft ook een barcode. Scan deze wanneer de verpakking geopend is, dan scan je altijd het juiste product

ROOSTERS

HOE SLUIT JE EEN OVERDRUKROOSTER KUNSTSTOF AAN?

De overdrukroosters kunststof lamel en kap hebben een multi-aansluiting. Dezelfde roosters kunnen aangesloten worden op zowel een rond 100mm, rond 125mm als een 110x55mm vlakkanaal buis. Het rooster is van slagvast ABS kunststof. De overbodige aansluitingen kunnen eenvoudig met een tangetje weggebroken worden om de juiste aansluiting te kunnen maken. De 150mm kunststof overdrukroosters hebben een aansluiting van 150 en 160mm.

Het ventilatieconcept is een compact schap. Daardoor zitten er slimme oplossingen in waardoor er minder verschillende producten gebruikt hoeven te worden en het rendement per meter hoger is.

BIJ MIJN RVS-OVERDRUKROOSTER bol ZIT EEN METALEN DRIEHOEKJE; WAAR IS DIT VOOR?

Dit is een druppelgeleider. Omdat het overdrukrooster bolvormig is, zal het regenwater om de bol lopen en onderaan de cirkel naar beneden lopen. Aangezien dit een spoor achter kan laten,   zorgt de druppelvanger ervoor dat het water van de muur afstroomt en geen spoor kan geven. De driehoek moet tussen het rubber en het rooster geplaatst worden.

FLEXIBELE BUIZEN

WANNEER GEBRUIK IK WELKE FLEXIBELE BUIS?

Er zijn 3 type flexibele buizen en de temperatuur bepaalt de toepassing.

De flexbuis van PVC gaat tot +80 °C en gebruik je voor ventilatoren of mobiele airco’s. De Alu/PVC versie gaat tot +110 °C en kun je ook voor wasdrogers gebruiken. Dit type heeft ook lengtes van 10m om grotere afstanden te overbruggen. De Alu Pro flexbuizen zijn bestand tot 250 °C en zijn geschikt voor afzuigkappen.

Spiraalbuis wordt gebruikt om langere afstanden te overbruggen. De koppelstukken zijn voorzien van een rubber flens voor luchtdichte afsluiting. Ze zijn beschikbaar in 100, 125 en 150mm.

VLAKKANAAL

KAN IK 2X110MM BUIZEN GEBRUIKEN ALS 220MM?

Ja, het is mogelijk om 2 buizen van 110x55 te combineren met de hulpstukken van 220x55. Dit staat ook op de kleurenlabels op de verpakking van 110x55 buizen. Zie afbeelding.

110x55 correspondeert met 100mm diameter en 220x55 met 125mm diameter. Houd het kanaal kort en recht om tegendruk te minimaliseren. 150mm diameter correspondeert met 220x90mm vlakkanaal.

VENTILATOREN

HOEVEEL GELUID MAAKT EEN VENTILATOR?

Op de verpakking wordt aangegeven hoeveel geluid een ventilator produceert.

Hieronder een overzicht van het aantal decibel, wattage en druk. Dit is vergelijkbaar met andere aanbieders van dit type ventilatoren in de markt.

KUNNEN VENTILATOREN OOK IN HET PLAFOND GEPLAATST WORDEN?

Ja, dat kan. Alle ventilatoren die wij onder het merk Sanivesk leveren, hebben een motor met kogellagers. Deze ventilatoren kunnen in iedere positie geplaatst worden. Dit in tegenstelling tot axiaal gemotorde ventilatoren die alleen in de muur gemonteerd kunnen worden. Let op waar de ventilator in de ruimte geplaatst mag worden in verband met afstand tot een waterpunt.

Plaats de ventilator recht tegenover de luchttoevoer en daar zo ver mogelijk vandaan. Zorg voor voldoende luchttoevoer (minimaal 100 cm²).

WAT BETEKENT DE IP ZONE AANDUIDING OP DE VENTILATOR?

IP heeft te maken met de stof- en waterbestendigheid van het product. Onze ventilatoren zijn spatwaterdicht (IPX4), met uitzondering van de ventilatoren met vochtsensor. Deze hebben nl. een inkeping voor het meten van de luchtvochtigheid en hebben daardoor IPX2 (druppelend onder een hellend vlak).

- Een badkamer kan in 4 IP zones worden ingedeeld:

Zone 0: ìn het bad of douchebak (daar waar het water in kan staan). Uiteraard mag hier geen ventilator geplaatst worden.

Zone 1: Ruimte direct boven het bad of douche maar beneden de 2m25: Alleen SELV (Safety Extra Low Voltage) ventilatoren (12V mbv een transformator).

Zone 2: Ruimte van 0-60cm náást het bad of douche en beneden de 2m25: IPX4

Zone 3: Overige ruimte (>60cm van bad of douche + > 2m25 hoogte): geen IP eisen (dus IPX0).

BIJ MIJ VENTILATOR ZIT EEN 'ROLLETJE' TOCHTBAND, WAAR IS DIT VOOR?

Voor een goede klemming in de buis kun je het tochtband om de hals van de ventilator plakken voordat deze in de buis gestopt wordt. Dit maakt de overgang lucht dichter en zorgt voor een stevige aansluiting. Bevestig de ventilator ook met de bijgeleverde schroeven in plafond of muur.

HOE LANG MAG EEN BUIS ZIJN DIE AANGESLOTEN IS OP EEN VENTILATOR?

Dit is afhankelijk van meerdere factoren en afhankelijk van de capaciteit van het apparaat. Het apparaat, zoals een ventilator bouwt namelijk een bepaalde druk op. De statische druk wordt op onze verpakking en ventilatoren weergegeven met Pa (bijv. voor 100 mm 34 Pa, 125 mm 49 Pa en 150 mm 68 Pa).

Elke meter horizontale rechte buis zorgt voor een tegendruk van ca. 2 Pa. Elke bocht ook. Elke meter verticale buis zorgt voor een tegendruk van ca. 10 Pa. Daarna moet er nog voldoende overdruk overblijven voor een effectieve werking van de ventilator. Als de tegendruk te hoog is, valt de capaciteit (= aantal m³ lucht dat de ventilator kan verplaatsen) terug. Hoe langer de buis en hoe meer bochten des te minder lucht zal een ventilator kunnen verplaatsen. Houd de buis dus zo kort mogelijk.

Druk kan op 2 manieren worden weergegeven: met Pa (Pascal) of met mmH2O. 10 Pa staat ongeveer gelijk aan 1 mmH2O. Wij geven de druk weer met Pa.

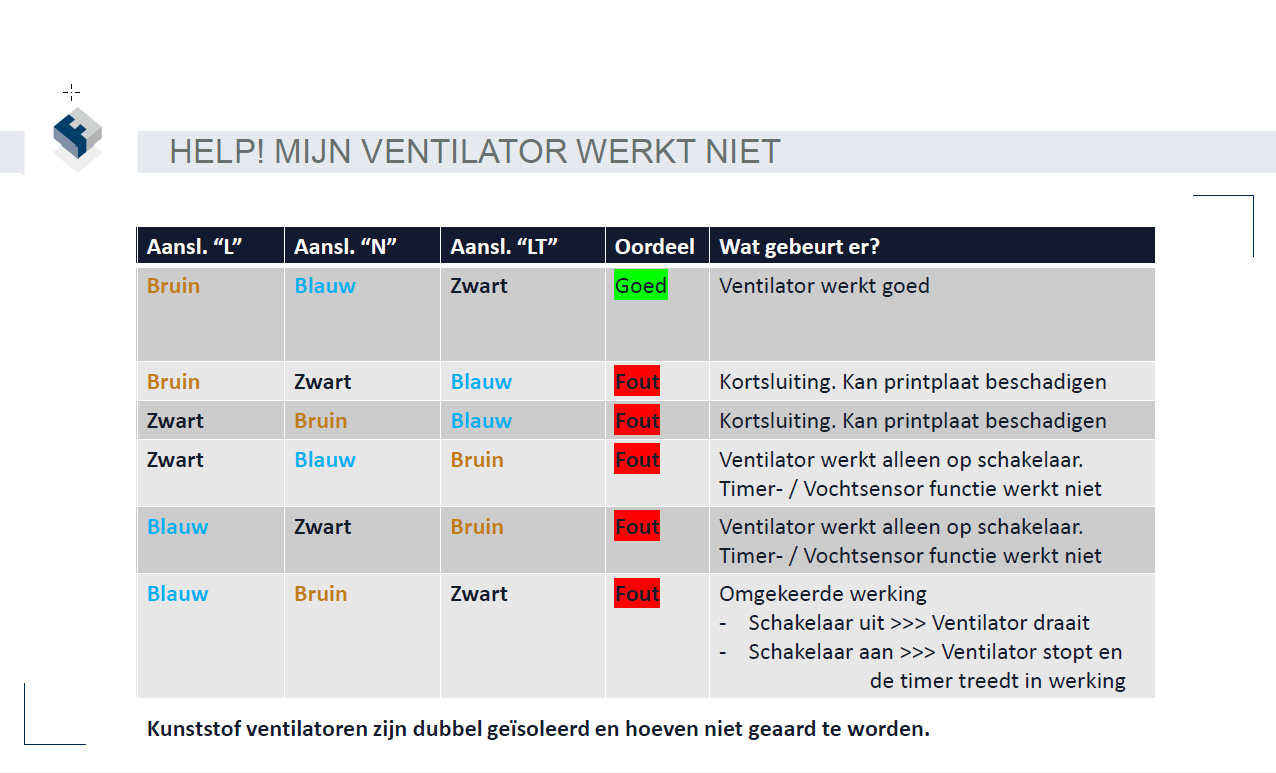

WAT GEBEURT ER BIJ EEN VERKEERDE ELEKTRISCHE AANSLUITING OP DE PRINTPLAAT?

Installeer de draden zoals in de gebruikshandleiding staat aangegeven.

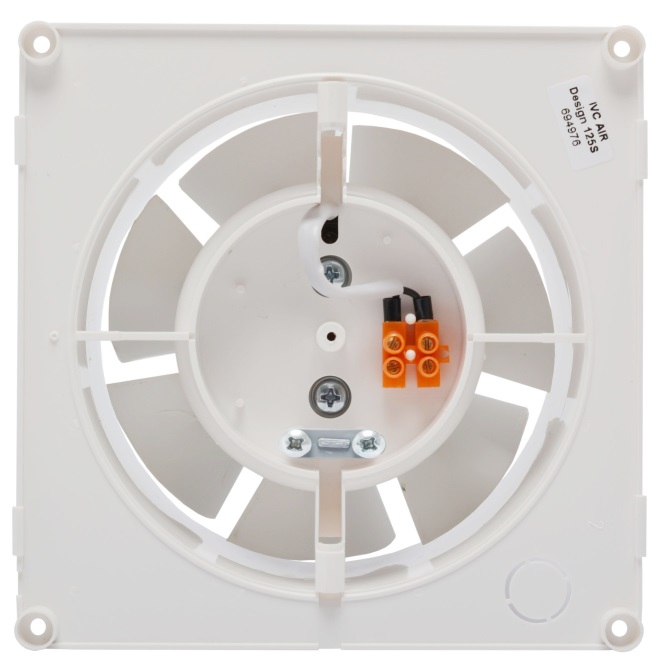

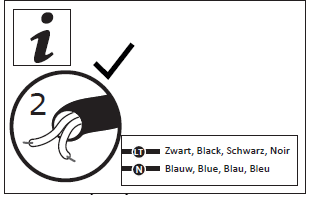

 Bij de standaard ventilatoren is een aansluiting van 2 draden nodig:

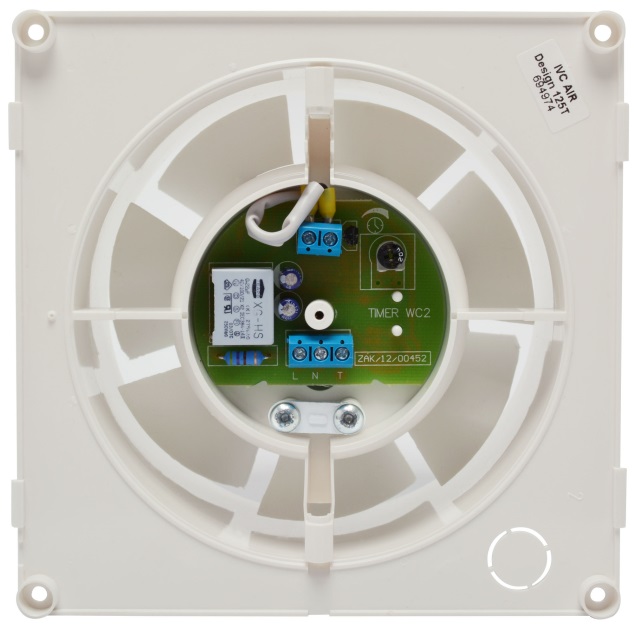

Bij een ventilator met timer en/of vochtsensor is een aansluiting van 3 draden nodig, omdat er een continue draad nodig is voor het functioneren van timer en vochtsensor:

IK HEB EEN VENTILATOR MET EEN VOCHTSENSOR GEKOCHT. DEZE WERKT NIET, WAT KAN ER AAN DE HAND ZIJN?

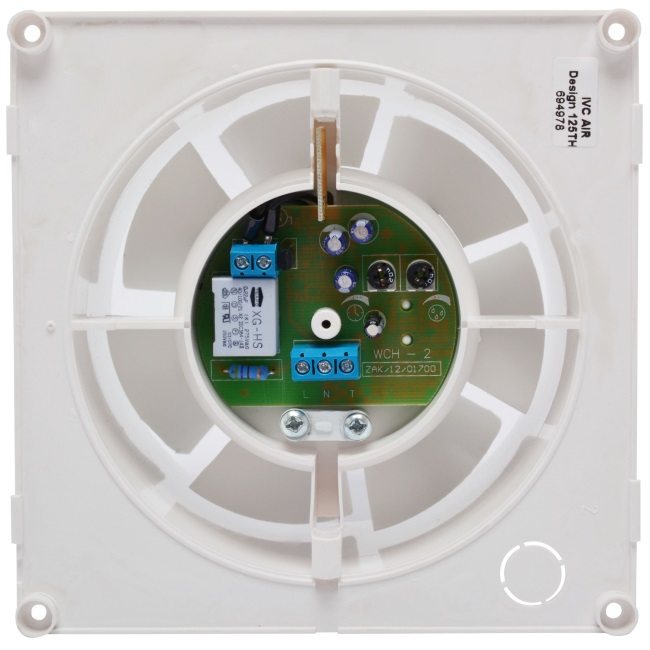

1. Controleer het typenummer. Mogelijk heeft de ventilator geen vochtsensor, maar alleen een timer. Een ventilator met vochtsensor is herkenbaar aan 2 potmetertjes: 1 met een klokje (= timer) en 1 met een druppel (= vochtsensor). Op de doos is dit te herkennen aan een vinkje bij het wolkje.
2. Controleer de elektrische aansluiting (zie tabel hierboven).
3. Controleer de plaats van de ventilator: De luchtvochtigheid wordt gemeten ìn de ventilator. De plaats van de ventilator kan daarom van invloed zijn op deze meting. Houd daarmee rekening bij de afstelling. Bij een te hoge instelling kan het lang duren voordat de ventilator aangaat.
4. Gebruik voor het instellen van timer en vochtsensor het bijgeleverde kunststof sleuteltje.
5. Stel de vochtsensor daarom juist in: dit doet u door te draaien aan de sensorschakelaar (= het kleine blauwe blokje naast een “druppel-symbooltje”). Let op: alvorens de sensor in te stellen moet de stroomtoevoer door middel van de schakelaar/stop in de meterkast afgesloten worden! In de sensorschakelaar zit een kleine witte knop die u met het bijgeleverde kunststof schroevendraaiertje kunt instellen. Als u de knop helemaal linksom draait zal de ventilator bij een luchtvochtigheid van ongeveer 40% gaan draaien. Omdat in een gemiddelde badkamer de luchtvochtigheid vaak hoger is dan 40%, zal de ventilator steeds maar doordraaien. Als u de knop geheel rechtsom draait zal de ventilator pas in werking treden bij een luchtvochtigheid van 90% of hoger. In dat geval zal de ventilator snel uit gaan omdat een luchtvochtigheid van 90% of lager snel bereikt is. Door de sensorschakelaar in een stand tussen deze twee waarden te in te stellen, bepaalt u zelf bij welke luchtvochtigheidgraad de ventilator gaat werken. In de praktijk zult u dit enkele malen moeten proberen om de voor u optimale instelling te ontdekken. Pas als de luchtvochtigheid beneden deze waarde komt, zal de timer in werking treden en schakelt de ventilator na enige tijd uit.

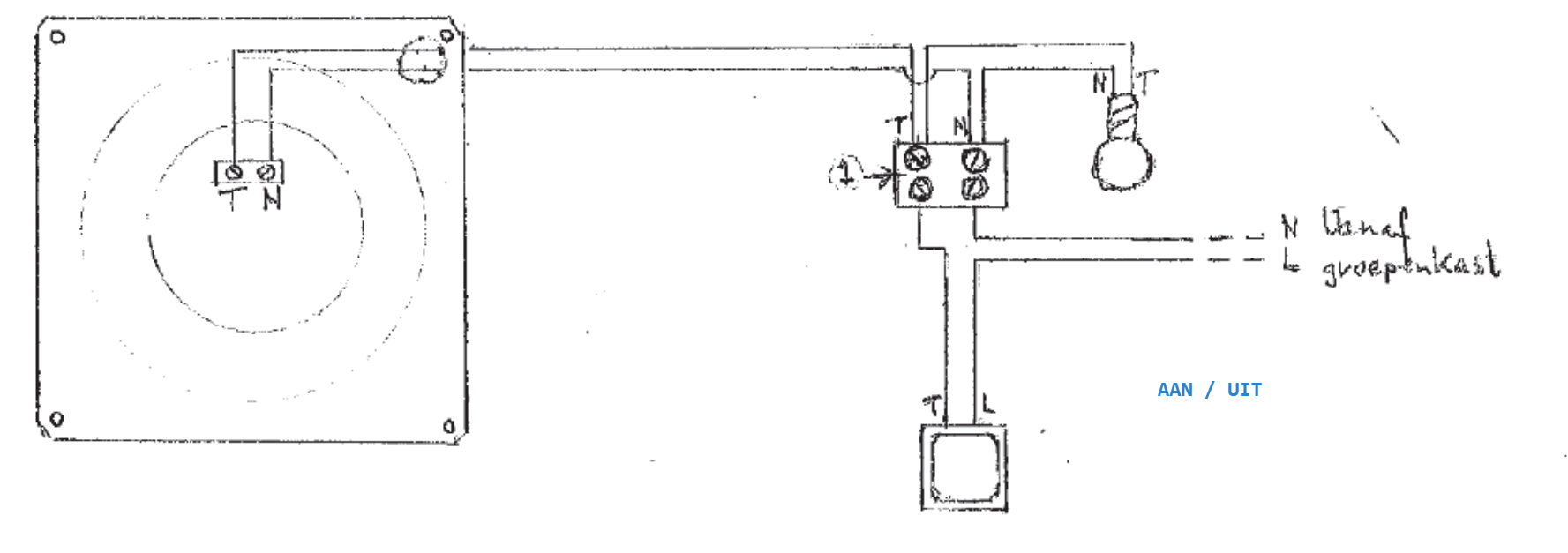

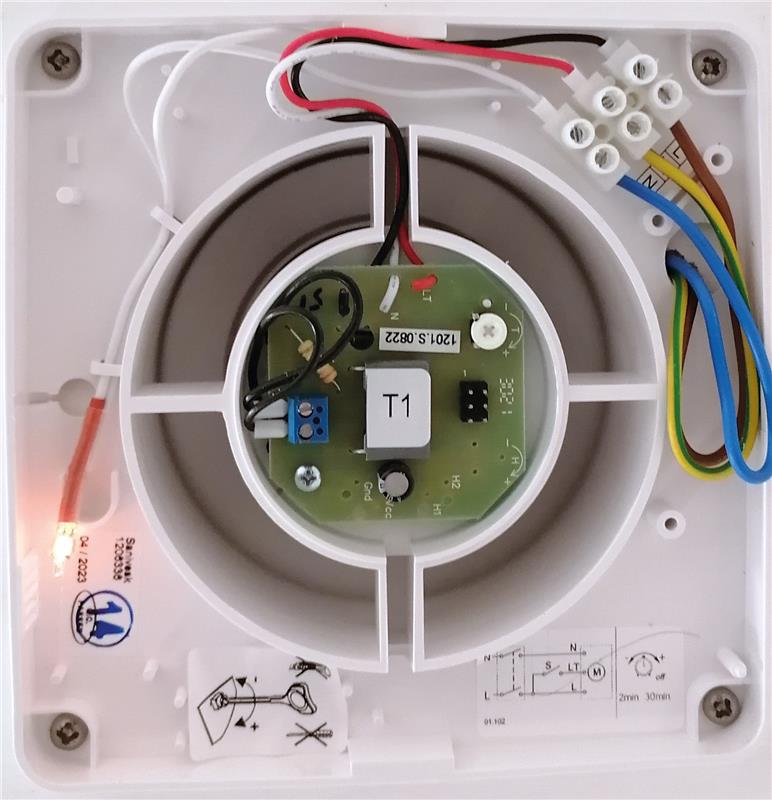

UITLEG AANSLUITEN VENTILATOR (uitgebreider dan in handleiding)

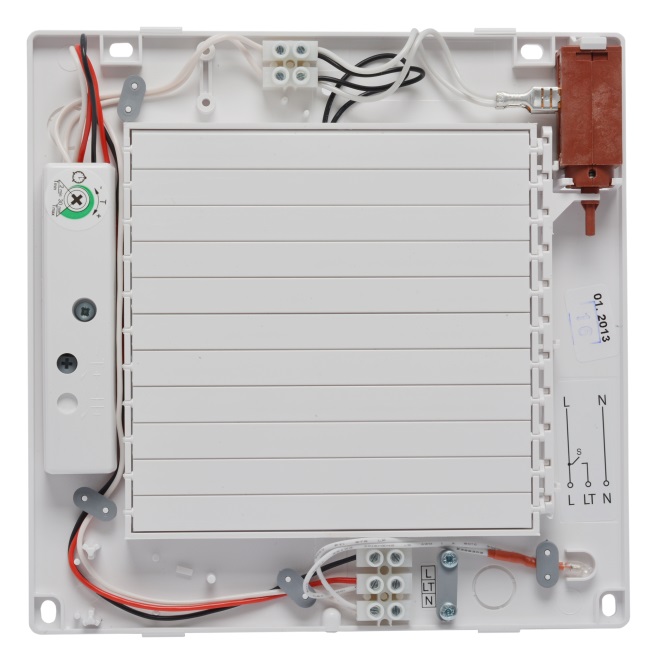

In de ventilator zit bij de kroonsteen als het goed is een sticker met de letters N,L en LT, overeenkomstig de aansluitingen.

In de handleiding staan de kleuren installatiedraad vermeld welke bij iedere letter horen.

De aansluitingen zitten:
Vanuit de bedrading van de ventilator gezien:
Dubbel wit: = N = Blauw
Wit+rood:= LT = Zwart ( op de foto is hier een aardedraad groen/geel gebruikt)
Zwart := L = Bruin

Indien schakelaar aangezet gaat het oranje ledje van de ventilator branden, zodra schakelaar uit, ook lampje uit.
Stroomgroep uitschakelen in de groepenkast en  timer voorzichtig hoger afstellen met het stokje uit de verpakking
Na afstellen stroomgroep weer aan schakelen en kijken wat ventilator doet.

Indien geen verschil is mogelijk de  potmeter kapot gedraaid.

Indien volgens de bovenstaande punten aangesloten, zou de ventilator naar behoren moeten werken

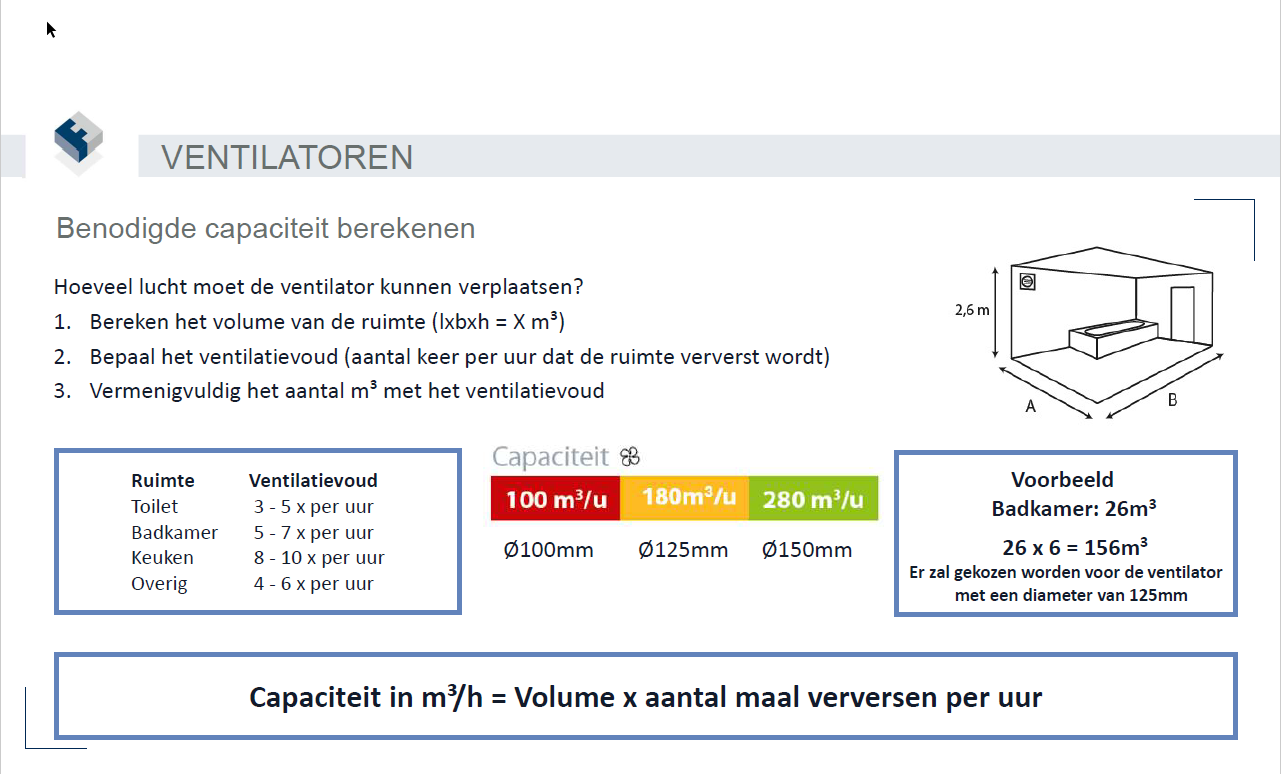

HOEVEEL LUCHT MOET EEN VENTILATOR KUNNEN VERPLAATSEN?

HELP! MIJN VENTILATOR WERKT NIET!

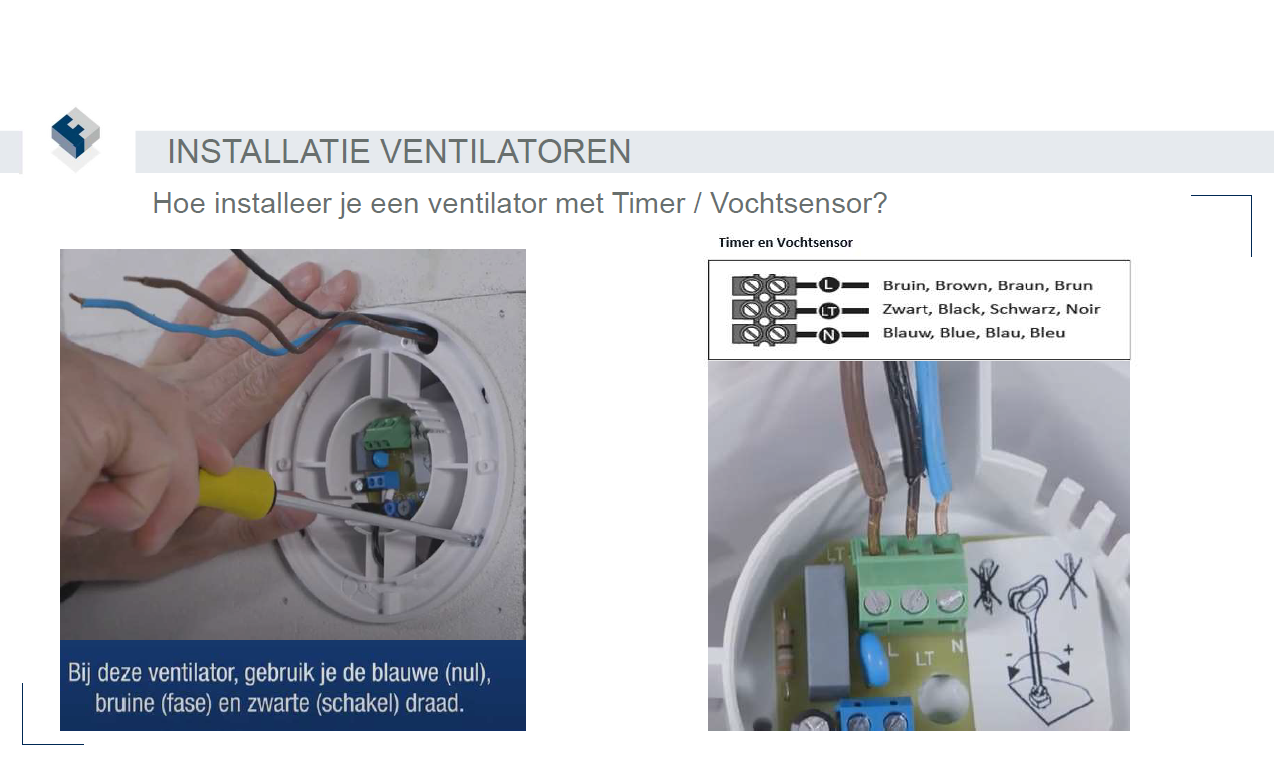

HOE INSTALLEER JE EEN VENTILATOR MET TIMER/VOCHTSENSOR?
